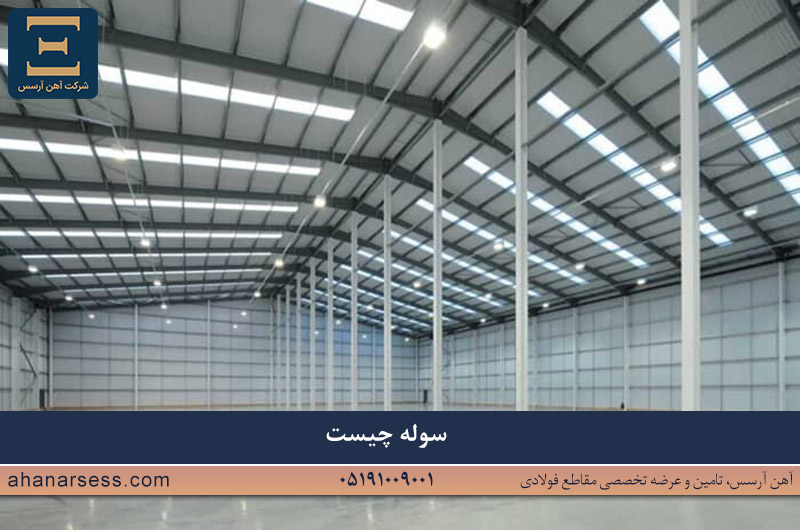

بهطورکلی سوله به سازههایی گفته میشود که عمدتاً از فلز ساخته میشوند و برای کاربردهای صنعتی، کشاورزی و حتی مسکونی استفاده میشوند. این سازهها به دلیل ویژگیهایی همچون مقاومت بالا، سرعت نصب و قابلیت استفاده در فضاهای بزرگ، بسیار محبوب هستند.
سولهها به طور گسترده در پروژههای مختلف به کار میروند و از آنها برای احداث فضاهایی همچون انبارها، کارگاههای صنعتی، سالنهای ورزشی، گلخانهها و حتی مراکز تجاری و آموزشی استفاده میشود. در واقع سولهها انتخابی ایدهآل برای مواقعی هستند که به سازهای مقاوم، مقرونبهصرفه و سریع نیاز داریم. در ادامه توضیحات کامل و دقیقتری درمورد انواع و کاربردهای سوله خواهیم داد تا بهتر این سازه پرکاربرد در ساختوساز را بشناسید.
انواع سوله
یکی از مهمترین نکات در مورد سولهها انواع مختلف آنهاست که بر اساس نیاز و کاربرد طراحی و ساخته میشوند. انتخاب نوع مناسب سوله بستگی به عواملی همچون نوع استفاده، میزان بارگذاری و بودجهی پروژه دارد. در ادامه به بررسی انواع رایج سوله میپردازیم.
سوله خرپایی
سولههای خرپایی با استفاده از تیرها و مهاربندها ساخته میشوند که با یکدیگر تشکیل خرپا میدهند. خرپا یک ساختار مهندسی است که معمولاً برای تحمل بارهای سنگین و توزیع یکنواخت آنها در سازهها استفاده میشود. این ساختار از مجموعهای از اعضای مثلثی شکل تشکیل شده است که به صورت متصل به هم بارها را از نقاط مختلف به هم منتقل میکنند. این نوع سولهها به دلیل طراحی خاص خود، وزن کمی دارند و در عین حال از استحکام بالایی برخوردارند. استفاده از این نوع سوله بیشتر در پروژههایی است که نیاز به دهانههای بزرگ دارند.
یکی از ویژگیهای برجسته سوله خرپایی، انعطافپذیری در طراحی آن است. این امکان وجود دارد که با تغییر در طراحی خرپا، سولههایی با دهانههای بسیار بزرگ و بدون ستون میانی ایجاد کرد. به همین دلیل این نوع سوله برای انبارهای بزرگ، سالنهای تولید و حتی نمایشگاهها گزینه بسیار مناسبی محسوب میشود. کاهش مواد مصرفی در ساخت نیز به کاهش هزینههای کلی پروژه کمک میکند.
سوله UBM
این نوع سوله بدون استفاده از تیر یا ستون ساخته میشود و کاملاً خود ایستا است. سولههای UBM با استفاده از دستگاههای خاص و تکنولوژی پیشرفته طراحی و اجرا میشوند. از ویژگیهای این نوع سوله میتوان به مقاومت بالا در برابر زلزله و باد اشاره کرد.
ساخت این سولهها به دلیل استفاده از ماشینآلات خودکار بسیار سریع و دقیق انجام میشود. این ویژگیها سوله UBM را به گزینهای مناسب برای پروژههایی با زمان محدود تبدیل کرده است. علاوه بر این طراحی منحنیشکل سقف در این نوع سوله مقاومت آن را در برابر شرایط جوی نظیر برف و باران به میزان قابل توجهی افزایش میدهد.

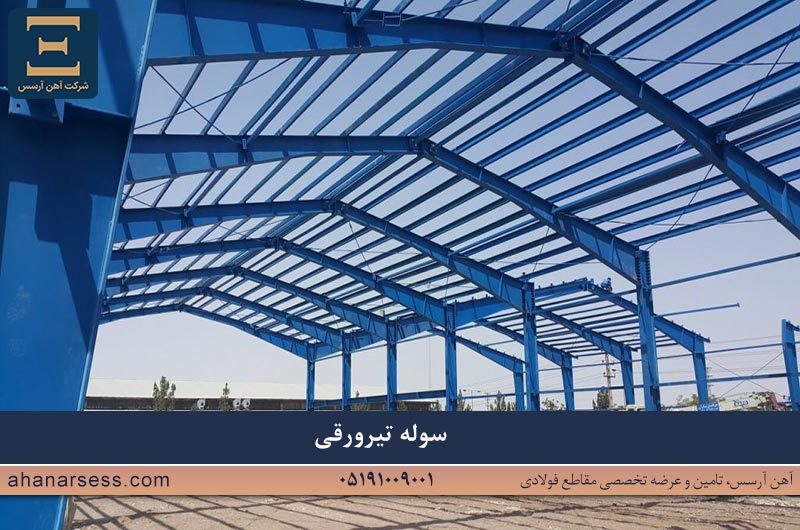

سوله تیر ورقی
سولههای تیر ورقی با استفاده از ورقهای فولادی ساخته میشوند که به صورت تیرهایی با ضخامت مختلف شکل داده میشوند. این نوع سوله برای پروژههایی که نیاز به سازههای مقاوم و با دوام دارند مناسب است.
یکی از مزایای این نوع سوله استحکام بسیار بالای آن در برابر بارهای سنگین است. ازاینرو، سوله تیر ورقی معمولاً در پروژههای صنعتی بزرگ و یا مناطقی که فشارهای محیطی بیشتری وجود دارد مورد استفاده قرار میگیرد. با این حال وزن بالای این نوع سوله ممکن است هزینههای حمل و نقل و نصب را افزایش دهد.
انواع سوله بر اساس شکل
سولهها بر اساس شکل و طراحی سقف و دیوارهایشان به انواع مختلفی تقسیم میشوند. این تقسیمبندی به طراحان کمک میکند تا بر اساس نیاز پروژه بهترین گزینه را انتخاب کنند. انواع سوله بر اساس شکل عبارتاند از:
- سوله تکشیب
- سوله دوشیب
- سوله قوسی
- سوله چنددهانه
- سوله با سقف شیبدار
- سوله با سقف صاف
اجزای سوله کدام است؟
برای ساخت سولههای مقاوم و ایمن از اجزای مختلفی استفاده میشود که هر کدام نقش خاصی در پایداری و عملکرد سازه دارند. در ادامه اجزای اصلی سوله و نقش آنها را بررسی میکنیم.
1. نبشی
یکی از قطعات کلیدی در این سازهها نبشیها هستند که برای اتصال اجزای مختلف به یکدیگر استفاده میشوند. این قطعات با کمک پیچ و مهره یا جوش به سایر بخشها متصل میشوند و باعث افزایش استحکام و یکپارچگی سوله میگردند.
2. لنتو
لنتوها که به صورت قطعات افقی نصب میشوند؛ وظیفه پشتیبانی از سقف یا دیوارهای سوله را بر عهده دارند. این اجزا از فولاد ساخته شده و مقاومت بالایی در برابر بارهای مختلف از خود نشان میدهند.
3. سگراد
در بخشهای میانی سوله سگرادها نصب میشوند که به مهار بارهای افقی کمک کرده و نقش حیاتی در پایداری سازه دارند. این قطعات به طوری طراحی شدهاند که بارهای اضافی را به خوبی تحمل کنند.
4. رفتر
رفترها که به صورت تیرهای شیبدار قرار میگیرند به عنوان اجزای اصلی سقف شناخته میشوند. این تیرها از فولاد ساخته شده و به طور ویژه برای تحمل بار سقف طراحی و اجرا میشوند.
5. استرات
برای جلوگیری از جابهجایی سوله و تقویت پایداری آن استراتها به ستونها متصل میشوند. این قطعات به تحمل بارهای اضافی کمک کرده و موجب افزایش استحکام کلی سازه میشوند.
6. پرلین
پرلینها نیز اجزای افقی هستند که برای پشتیبانی از سقف در طول سوله به کار میروند. این قطعات معمولاً از فولاد گالوانیزه ساخته میشوند و نقش مهمی در استحکام سقف ایفا میکنند.
7. فونداسیون
در پایههای سوله فونداسیون قرار دارد که بارهای سوله را به زمین منتقل میکند. طراحی صحیح این بخش از اهمیت بالایی برخوردار است؛ زیرا باید توانایی تحمل فشارهای وارده را داشته باشد.
8. سینه بند
برای تقویت و اتصال اجزای مختلف سینه بندها به کار میروند. این قطعات علاوه بر تقویت سازه به پایداری کلی آن نیز کمک میکنند.
9. مهاربند
مهاربندها که معمولاً از کابلهای فولادی ساخته میشوند؛ در برابر نیروهای جانبی مانند باد و زلزله مقاوم هستند و مانع از آسیب به سازه در شرایط بحرانی میشوند.
10. وال پست
در دیوارهای سوله وال پستها نصب میشوند که به تقویت و استحکام دیوارها کمک کرده و از تخریب آنها جلوگیری میکنند.
11. ستون
در نهایت، ستونها که اجزای عمودی سوله هستند بارهای وارده را به فونداسیون منتقل میکنند. این قطعات از فولاد ساخته شده و نقشی اساسی در حفظ پایداری و استحکام سوله ایفا میکنند.

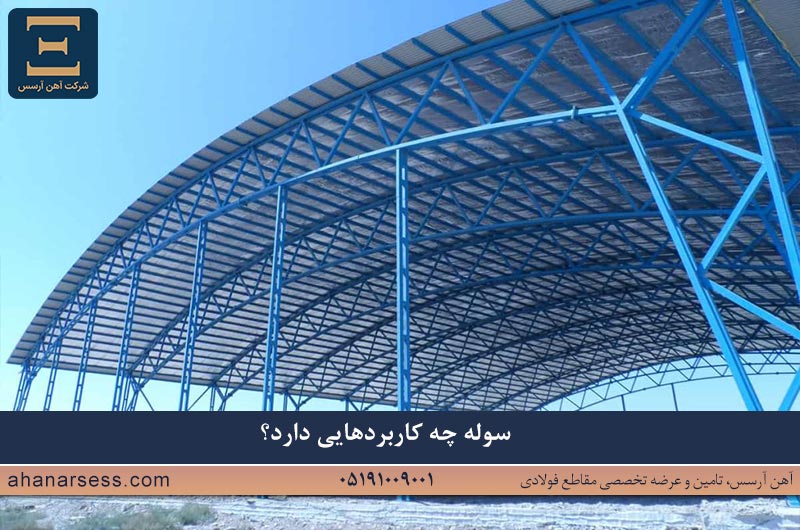

کاربردهای سوله کدام است؟
سولهها در صنایع مختلف به دلیل تنوع در طراحی و ساخت کاربردهای گستردهای دارند. در این بخش مهمترین کاربردهای سوله به تفصیل توضیح داده شده است:
مثالها | نوع کاربرد |
کارخانهها، کارگاههای تولیدی | صنعتی |
انبار محصولات، سالنهای گلخانه، مرغداری | کشاورزی |
سالنهای ورزشی، استادیومها | ورزشی |
انبارها، فروشگاههای بزرگ | تجاری |
خانههای پیشساخته، خوابگاهها | مسکونی |
انبار تجهیزات، آشیانه هواپیما | نظامی |
پارکینگها، ایستگاههای اتوبوس | حملونقل |
1. کاربرد صنعتی
سولهها در صنایع برای ایجاد فضاهای کارخانهای و کارگاههای تولیدی استفاده میشوند. این سولهها به دلیل استحکام بالا و قابلیت تحمل بارهای سنگین مناسب برای نصب تجهیزات صنعتی و ماشینآلات سنگین هستند.
2. کاربرد کشاورزی
در کشاورزی از سولهها برای انبار کردن محصولات زراعی، ساخت سالنهای گلخانه یا مرغداریها استفاده میشود. این نوع سولهها به دلیل عایقبندی مناسب و انعطافپذیری در طراحی، به حفظ کیفیت محصولات و شرایط مطلوب پرورش کمک میکنند.
3. کاربرد ورزشی
سولههای ورزشی برای سالنهای چندمنظوره، سالنهای ورزشی کوچک یا حتی استادیومها کاربرد دارند. این سولهها معمولاً با سقفهای بلند و بدون ستونهای میانی طراحی میشوند تا فضای کافی برای فعالیتهای ورزشی فراهم کنند.
4. کاربرد تجاری
سولههای تجاری برای ساخت انبارها و فروشگاههای بزرگ استفاده میشوند. این فضاها برای ذخیرهسازی کالاها یا ارائه محصولات به مشتریان مناسب هستند و معمولاً با امکاناتی مانند سیستم تهویه و نورپردازی بهینه تجهیز میشوند.
5. کاربرد مسکونی
سولهها در ساخت خانههای پیشساخته، ویلاهای ساده یا خوابگاههای موقت کاربرد دارند. این نوع سازهها به دلیل سرعت نصب بالا و هزینه کمتر گزینهای اقتصادی برای مسکن موقت یا دائم هستند.
6. کاربرد نظامی
در حوزه نظامی از سولهها برای انبار تجهیزات و آشیانه هواپیماها استفاده میشود. این سازهها به دلیل استحکام و امکان محافظت در برابر شرایط سخت محیطی مناسب هستند.
7. کاربرد حملونقل
سولهها در پارکینگها، ایستگاههای اتوبوس یا محل نگهداری وسایل نقلیه سنگین استفاده میشوند. این نوع سولهها بهینهترین فضا را برای نگهداری و سازماندهی وسایل حملونقل فراهم میکنند.

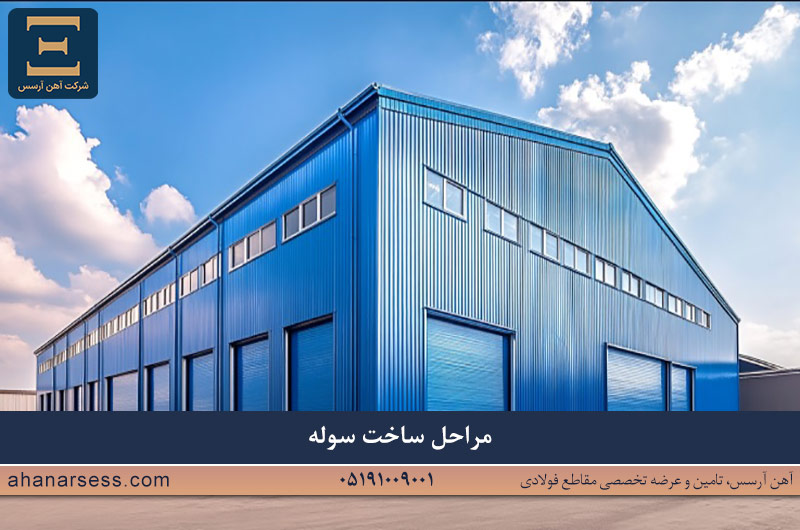

نحوه ساخت سوله
ساخت سوله با طراحی نقشه آغاز میشود. ابتدا مهندسان ابعاد، نوع سازه و محل قرارگیری اجزا را مشخص میکنند. پس از طراحی قطعات فلزی موردنیاز بر اساس نقشهها برش داده شده و آماده مونتاژ میشوند. سپس زمین پروژه آمادهسازی شده و فونداسیون سوله طبق نقشه اجرا میشود تا پایههای سازه روی آن نصب شوند.
در مرحله بعد قطعات فلزی به محل پروژه منتقل شده و با استفاده از پیچومهره یا جوش به یکدیگر متصل میشوند. پس از سرهم کردن اسکلت اصلی نوبت به پوشش سقف و دیوارها میرسد که معمولاً از ورقهای فلزی یا مواد سبک و مقاوم استفاده میشود. در پایان سازه به طور کامل بررسی میشود تا از استحکام، ایمنی و تطابق آن با استانداردهای موردنیاز اطمینان حاصل شود.
کاربرد نبشی در سوله سازی چیست؟
نبشی یکی از اجزای حیاتی در ساخت سوله است که به دلیل استحکام بالا و قابلیت استفاده در نقاط مختلف سازه، نقش مهمی ایفا میکند. در ادامه کاربردهای اصلی نبشی در سوله سازی شرح داده شده است.
1. تقویت اتصالات
نبشیها به طور گسترده برای اتصال بین تیرها و ستونها استفاده میشوند. این اتصالات باید بتوانند نیروها و بارهای وارده را به صورت یکنواخت منتقل کنند. نبشیها به دلیل طراحی خاص خود این انتقال نیرو را تسهیل کرده و به مقاومت کلی سازه کمک میکنند.
2. پشتیبانی از سیستمهای سقف
سیستمهای سقف یکی از مهمترین اجزای یک سوله هستند که نیاز به پشتیبانی قوی دارند. نبشی نقش کلیدی در اتصال پرلینها و دیگر اجزای سقف ایفا میکند. در واقع پرلینها تیرکهای افقی کوچکی هستند که به عنوان زیرساخت سقف به کار میروند و نبشیها این تیرکها را به ستونها و تیرهای اصلی متصل کرده و از لرزش و ناپایداری سقف جلوگیری میکنند.
3. ساخت پایهها و فریمها
پایهها و فریمها به عنوان ستون فقرات سوله شناخته میشوند و باید بسیار مقاوم باشند. از نبشیها میتوان برای ساخت فریمهای دیوارهای، گوشهها و قابهای نگهدارنده در سازه استفاده کرد. علاوه بر این نبشیها به دلیل سهولت در برش و جوشکاری میتوانند بهراحتی در طراحیهای پیچیده و خاص نیز استفاده شوند.
4. ایجاد ساختارهای پشتیبانی برای تجهیزات
در بسیاری از سولهها تجهیزات و ماشینآلات سنگین نصب میشوند که نیاز به ساختارهای پشتیبانی قوی دارند. نبشیها میتوانند به عنوان پایههای نگهدارنده یا قفسههای پشتیبان برای این تجهیزات عمل کنند. این ویژگی به افزایش دوام و ایمنی تجهیزات کمک کرده و مانع از آسیب دیدن آنها در برابر لرزش یا ضربه میشود.
5. تقویت دیوارها
در ساخت دیوارهای سوله نبشیها بهعنوان عناصر تقویتی مورد استفاده قرار میگیرند. این قطعات در گوشهها و لبههای دیوارها نصب شده و به افزایش مقاومت آنها در برابر فشار و ضربه کمک میکنند. این ویژگی بهویژه در مناطقی که احتمال وقوع زلزله یا بادهای شدید وجود دارد بسیار مفید است.
6. ایجاد پشتیبانی اضافی در برابر بارهای جانبی
بارهای جانبی مانند نیروی باد یا تکانهای جانبی ناشی از فعالیتهای داخل سوله میتوانند به سازه فشار وارد کنند. نبشیها به دلیل ساختار قوی خود به عنوان اجزای حمایتی در برابر این نوع بارها استفاده میشوند. این کاربرد باعث افزایش پایداری کلی سوله شده و خطر آسیبدیدگی را کاهش میدهد.
7. استفاده در اتصالات خاص مانند گوشهها و لبهها
یکی دیگر از کاربردهای مهم نبشی استفاده در اتصالات خاص مانند گوشهها و لبههای سازه است. این نواحی به دلیل شکل و زاویه خاص خود به تقویت بیشتری نیاز دارند. نبشیها با طراحی زاویهدار خود گزینهای ایدهآل برای ایجاد این نوع اتصالات هستند و از ترکخوردگی یا آسیبدیدگی نقاط حساس جلوگیری میکنند.
8. پایداری بیشتر در سولههای بلند و چند طبقه
در سولههایی که ارتفاع زیاد یا ساختار چندطبقه دارند نیاز به استحکام و پایداری بیشتری است. نبشیها میتوانند بهعنوان اجزای اصلی در فریمهای تقویتی این نوع سولهها عمل کنند. این ویژگی به سازه کمک میکند تا در برابر نیروهای وارد شده از طبقات بالاتر یا عوامل محیطی مقاومت کند.
جمع بندی
به طور کلی سولهها به عنوان سازههایی کارآمد و متنوع نقش مهمی در صنایع مختلف ایفا میکنند. با استفاده از انواع سوله و اجزای مختلف آن، میتوان سازههایی مقاوم، اقتصادی و کارآمد ایجاد کرد. البته لازم به ذکر است که طراحی و اجرای صحیح سولهها نیازمند دانش فنی و استفاده از مواد با کیفیت است. این نوع سازهها به دلیل انعطافپذیری بالا و هزینهی کمتر نسبت به روشهای ساخت سنتی جایگاه ویژهای در پروژههای مختلف دارند.
