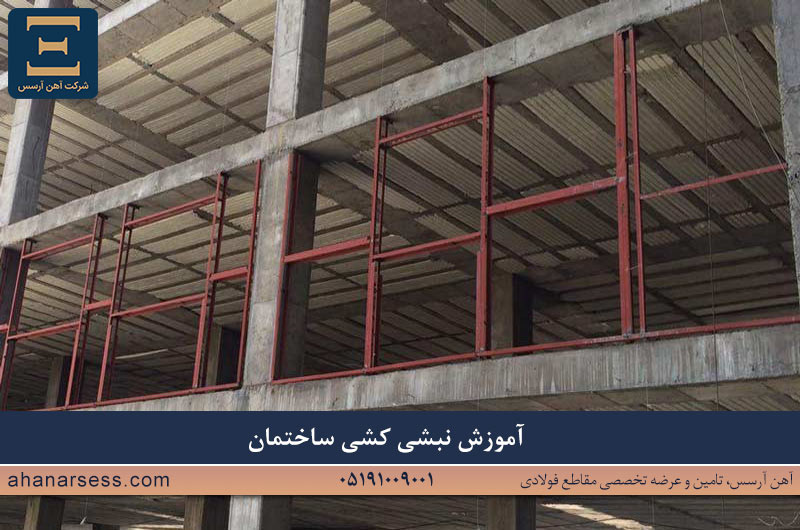

نبشیکشی ساختمان یکی از مراحل اساسی در مقاومسازی ساختمانها است که نقش مهمی در افزایش استحکام دیوارها و سازه ایفا میکند. هدف اصلی از این فرایند انتقال نیروهای وارده بر دیوارها به زمین است تا ساختمان در برابر نیروهای جانبی مانند زلزله مقاومتر شود. در این مقاله به بررسی مراحل اجرای نبشیکشی، اصول مهم آن و نحوه اجرای آن در ساختمانهای فلزی و بتنی میپردازیم.
با این مقاله از سایت مرجع اعلام قیمت نبشی همراه ما باشید تا اطلاعات کاملی در مورد نحوه و اصول نبشی کشی ساختمان به دست آورید.
مراحل نبشیکشی ساختمان
انجام صحیح نبشیکشی ساختمان میتواند طول عمر سازه را افزایش داده و از بروز خرابیهای احتمالی جلوگیری کند. در ادامه به بررسی مراحل مختلف نبشیکشی ساختمان پرداخته میشود که به ترتیب باید انجام شوند تا اتصالات به طور محکم و ایمن برقرار شوند:
1. تهیه نقشه و طرح نبشیکشی
اولین گام در اجرای نبشیکشی تهیه نقشه و طرح دقیق است. در این مرحله موقعیت و نوع نبشیها در قسمتهای مختلف سازه مشخص میشود. این نقشه باید به تأسیساتی که برای اجرای مناسب نبشیکشی نیاز است اشاره کند. پس از رسم اولیه حتماً مهندس سازه باید این نقشه را تأیید کند تا تمام نیازهای فنی برآورده شود.
2. برش و آمادهسازی نبشیها
نبشیها باید با دقت بالا بر اساس ابعاد مشخصشده در نقشه برش داده شوند. برای این کار از دستگاههای برش فلز استفاده میشود تا نبشیها بدون لبههای اضافی و با برشهای دقیق آماده نصب شوند.
3. آمادهسازی محل نصب
در این مرحله سطح دیوار یا اسکلت سازه تمیز و آماده میشود تا نبشیها بهخوبی به سطح مورد نظر متصل شوند. این مرحله اهمیت زیادی دارد چرا که اتصال محکم و ایمن نبشیها به سازه نیاز به یک سطح صاف و عاری از آلودگی دارد.
4. سوراخکاری و نصب پیچها
در این مرحله برای اتصال نبشیها با استفاده از دریل چکشی سوراخهایی در دیوارهای بتنی، هبلکس یا فلزی ایجاد میشود. این سوراخها معمولاً برای نصب پیچها طراحی میشوند تا اتصال نبشیها بهصورت محکم و ایمن انجام شود.
5. نصب نبشیها با پیچ و رولپلاک یا جوشکاری
نبشیها به محل سوراخها قرار داده شده و با پیچ و رولپلاک یا روش جوشکاری به سازه متصل میشوند. در سازههای فلزی معمولاً از جوشکاری استفاده میشود و در سازههای بتنی و هبلکس از پیچ و رولپلاک برای نصب نبشیها استفاده میگردد.
6. تراز کردن نبشیها
پس از نصب، نبشیها باید با استفاده از تراز به طور دقیق تنظیم شوند تا از انحراف و عدم تراز بودن آنها جلوگیری شود. این کار بهویژه در نبشیکشی دیوارها اهمیت بسیار زیادی دارد چرا که موجب میشود سازه بهصورت عمودی و صاف باقی بماند.
7. بازرسی و اطمینان از استحکام اتصالات
پس از نصب تمامی اتصالات نبشیها باید بازبینی و بررسی شوند. این بازرسی شامل چک کردن محکم بودن پیچها و کیفیت جوشها است تا اطمینان حاصل شود که اتصالات بهدرستی انجام شده و سازه در برابر نیروهای جانبی مقاوم است.
8. نصب بستها و تقویتکنندهها (در صورت نیاز)
در بعضی سازهها بستها و تقویتکنندههای اضافی برای افزایش مقاومت اتصالات نبشیها در شرایط خاص مانند زلزله به کار میروند.
اجرای دقیق این مراحل در نبشیکشی ساختمان باعث ایجاد استحکام، دوام و پایداری بیشتر سازه در برابر نیروهای جانبی میشود و از آسیبهای احتمالی جلوگیری میکند.

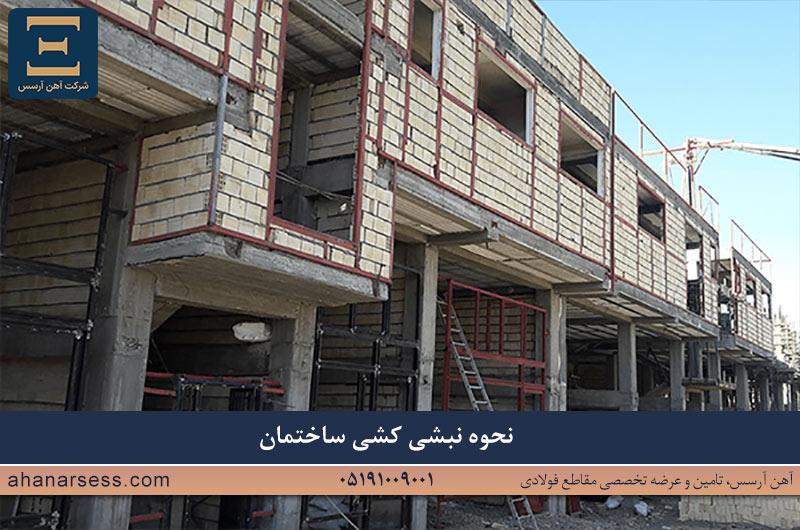

نحوه نبشیکشی ساختمان
حالا شما از مراحل کلی نبشی کشی ساختمان آگاه هستید؛ اما باید بدانید که نبشی کشی سازههای بتنی، فلزی و ساختمانها یکسان نیست و هریک نیاز به یک فرایند متناسب با جنس ساختمان دارد. در ادامه نحوه نبشی کشی ساختمانهای مختلف را بررسی خواهیم کرد:
آموزش نبشیکشی ساختمان با سازه فلزی
در ساختمانهای دارای اسکلت فلزی، نبشیکشی یکی از مراحل ضروری برای تقویت سازه و افزایش مقاومت در برابر نیروهای جانبی است. این فرایند نسبتاً ساده است و به دلیل پیش تعبیه شدن صفحات ستون و پلیتها، نیازی به تخریب یا اضافه کردن بخشهای جدید به سازه ندارد. در اینجا مراحل مختلف اجرای نبشیکشی در سازههای فلزی آورده شده است:
- اتصال نبشیها به ستونها و تیرها با جوشکاری
در سازههای فلزی برای اتصال نبشیها به تیرهای افقی و ستونها از جوشکاری استفاده میشود. جوشکاری باید بهدقت و با رعایت اصول مهندسی انجام شود تا اتصال مستحکم و مقاومی ایجاد گردد.
- استفاده از میخکوب یا تسمه فولادی (در صورت نیاز)
در برخی موارد برای تقویت بیشتر اتصالات میتوان از میخکوب کردن یا تسمههای فولادی به جای جوشکاری استفاده کرد. این روشها بهویژه در شرایطی که نیاز به زمان و هزینه کمتر است؛ کاربردی هستند.
- بازرسی و تأیید استحکام اتصالات
پس از نصب نبشیها تمام اتصالات باید بهدقت بازرسی شوند تا از محکم بودن جوشها و اتصالات اطمینان حاصل شود. این مرحله اهمیت زیادی دارد زیرا ضعف در اتصال میتواند به آسیبهای ساختاری منجر شود.
- کنترل تراز و عمودی بودن نبشیها
پس از نصب تراز بودن و عمودی بودن نبشیها باید به طور دقیق بررسی شود. استفاده از تراز در این مرحله ضروری است تا انحرافات و مشکلات ساختاری پیشگیری شود.
آموزش نبشیکشی ساختمان با سازه بتنی
نبشیکشی در ساختمانهای بتنی به طور معمول برای تقویت دیوارها و ستونها در برابر نیروهای جانبی مانند زلزله استفاده میشود. این فرایند در سازههای بتنی معمولاً به دو روش مختلف اجرا میشود که هرکدام ویژگیها و مراحل خاص خود را دارند. در ادامه این دو روش را بررسی میکنیم:
نبشیکشی قبل از بتنریزی
در این روش مراحل نبشیکشی قبل از ریختن بتن انجام میشود. این فرایند معمولاً شامل مراحل زیر است:
- اتصال نبشیها به میلگردها
در این روش ابتدا نبشیها به میلگردهای پیشبینیشده و صفحههای ستون متصل میشوند. این اتصالات به طور دقیق طبق نقشههای فنی انجام میشود تا در هنگام بتنریزی نبشیها در موقعیت صحیح قرار گیرند.
- قرار دادن سیستم نبشیکشی در محلهای تعیینشده
پس از اتصال نبشیها به میلگردها، سازه آماده برای بتنریزی میشود. نبشیها در این مرحله به طور ثابت در داخل قالبها قرار گرفتهاند و پس از بتنریزی به طور دائم در دیوار یا ستون تثبیت میشوند.
- ادامه روند بتنریزی
پس از تثبیت نبشیها بتن به طور یکنواخت در قالبها ریخته میشود و نبشیها در داخل بتن محصور میشوند.
نبشیکشی پس از بتنریزی
این روش در مواقعی که نیاز به اصلاح یا تقویت برخی بخشها پس از بتنریزی باشد کاربرد دارد. مراحل این روش به شرح زیر است:
- استفاده از تفنگهای مخصوص برای اتصال
وقتی بتن ریزی قبل از نبشی کشی انجام شده باشد؛ برای اتصال نبشیها به میلگردها یا اجزای بتنی موجود از تفنگهای مخصوص استفاده میشود. این ابزار قادر است با ایجاد سوراخهای دقیق در بتن به سرعت نبشیها را به میلگردها متصل کند.
- اتصال نبشیها به بخشهای مختلف بتن
پس از سوراخکاری با تفنگ مخصوص نبشیها به بخشهای مختلف دیوار یا ستون بتنی متصل میشوند. این اتصالات باید دقیق انجام شود تا نبشیها عملکرد صحیحی در تقویت سازه داشته باشند.
- استحکامبخشی به اتصالات
بعد از نصب نبشیها این اتصالات باید به شکلی دقیق بررسی شوند تا از محکم بودن و استحکام آنها اطمینان حاصل شود. این مرحله بسیار اهمیت دارد چرا که هر گونه ضعف در اتصالات میتواند منجر به کاهش مقاومت سازه شود.
آموزش نبشیکشی نمای ساختمان
اگر تثبیت نمای یک ساختمان اهمیت بالایی داشته باشد قبل از انجام نما آن را نبشی کشی میکنند. درواقع هدف از نبشی کشی نمای ساختمان انتقال نیروهای وارد شده به نمای ساختمان به سازه اصلی و تثبیت مصالح نمای بیرونی محکم است. نبشیکشی علاوه بر افزایش مقاومت ساختمان باعث میشود که مصالح نمای ساختمان صحیح و ثابت بر روی سازه اصلی قرار گیرند. در اینجا به شرح گامبهگام فرایند نبشیکشی نمای ساختمان پرداخته شده است:
- نصب نبشیهای عمودی و افقی
برای استحکام و تثبیت نمای ساختمان نبشیهای عمودی و افقی بهصورت جوشخورده به تیرها و ستونهای ساختمان متصل میشوند. نبشیهای عمودی برای تقویت ستونها و نبشیهای افقی برای تقویت سازههای افقی نما استفاده میشوند. این نبشیها بهعنوان یک چارچوب استحکام دهنده برای نمای ساختمان عمل میکنند و باید بهدقت در جای خود قرار گیرند.
- جوشکاری دقیق برای ایجاد اتصالات محکم
پس از جای گذاری نبشیها آنها به کمک جوشکاری به سازههای اصلی اتصال داده میشوند. این مرحله بسیار حساس است؛ زیرا جوشهای ضعیف میتوانند باعث ضعف در اتصالات و کاهش مقاومت ساختمان شوند. به همین دلیل جوشکاری باید با دقت و استانداردهای بالا انجام گیرد تا اتصال نبشیها به تیرها و ستونها محکم و مقاوم باشد.
- استفاده از میلگرد و سیم گالوانیزه برای تقویت اتصالات
برای تکمیل اتصالات، میلگردها و سیمهای گالوانیزه به کلافهای نبشی متصل میشوند. این میلگردها به شکل عمودی یا افقی در محلهای مشخصشده نصب میشوند تا از بروز هرگونه حرکت و جابهجایی در مصالح نمای ساختمان جلوگیری کنند. این مرحله باعث میشود که مصالح نما محکم به هم متصل شوند و مقاومت سازه افزایش یابد.
- نصب مصالح نمای ساختمان
پس از اینکه کلافهای نبشی و اتصالات تکمیل شدند مصالح نمای ساختمان شامل سنگ، آجر، سیمان و یا سایر پوششها بر روی این زیرساخت فلزی نصب میشوند. نصب دقیق این مصالح در این مرحله موجب میشود که نما به شکل ثابت و محکم به ساختمان متصل شود و در برابر نیروهای جانبی مثل زلزله یا باد شدید مقاوم باشد.

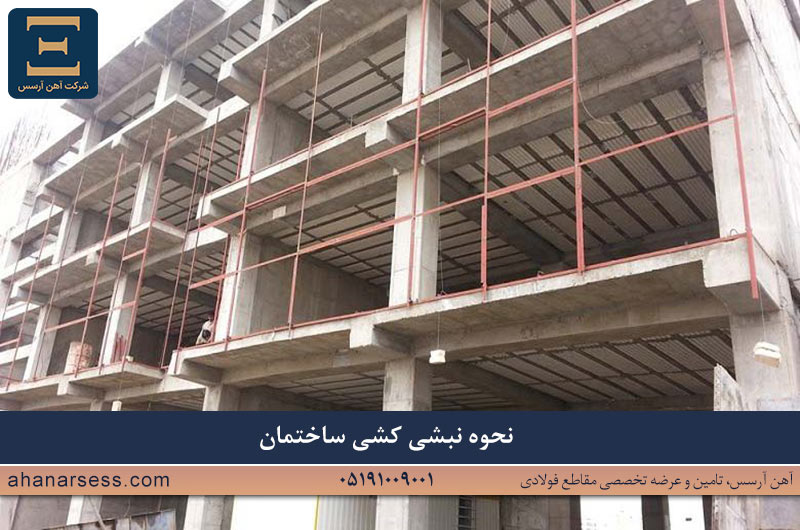

اصول نبشیکشی ساختمان
حالا که اطلاعات کاملی درمورد نبشی کشی ساختمان دارید بهتر است بدانید که نکات زیر حین نبشی کشی حتماً باید رعایت شوند:
- استفاده از وال پست در تمامی بازشوها
در هر نوع بازشو مانند درها و پنجرهها باید از وال پست برای تقویت دیوار استفاده شود.
- مهار دیوارهای داخلی با ارتفاع بیش از 1.8 متر
دیوارهایی که ارتفاع آنها بیشتر از 1.8 متر است باید به سازه مهار شوند.
- حداکثر طول دیوارهای غیرسازهای
دیوارهای غیرسازهای نباید طولی بیشتر از 6 متر یا 40 برابر ضخامت دیوار داشته باشند.
- حداکثر ارتفاع دیوارهای غیرسازهای
حداکثر ارتفاع دیوارهای غیرسازهای باید 5.3 متر باشد. اگر دیواری بیشتر از این ارتفاع داشته باشد، باید با استفاده از والپست تقویت شود.
- اتصال لبههای قائم تیغهها
لبههای قائم تیغهها باید به دیوارهای عمودی دیگر یا وال پستها متصل شوند.
- اتصال لبههای افقی تیغهها
لبههای افقی دیوارهای غیرسازهای که در تمام ارتفاع ادامه ندارند، باید به وسیله یک کلاف فولادی یا بتن مسلح و یا یک ناودانی به یکدیگر متصل شوند.
جمعبندی
در این مقاله پی بردیم که نبشیکشی یکی از فرایندهای مهم در ساخت و مقاومسازی ساختمانها است که باید بهدقت و طبق اصول مهندسی انجام شود. این فرایند از طریق انتقال نیروهای وارده بر دیوارها به زمین موجب افزایش استحکام ساختمان در برابر نیروهای جانبی مانند زلزله میشود. رعایت دقیق مراحل اجرای نبشیکشی و اصول مرتبط با آن از آسیبها و خرابیهای احتمالی جلوگیری کرده و پایداری و دوام سازه را تضمین میکند.
